无组织粉尘治理—干雾抑尘系统

  物料在受到剧烈形变或者剧烈运动的过程中，会导致粉尘以一定的速度往外扩散，扩散在空气中的粉尘以一定的速度运动时，能带动周围空气随其一起流动，这部分空气称为诱导空气。诱导空气又会卷吸一部分粉尘，随空气一起流动，产生诱导尘化，进一步加剧无组织粉尘的扩散，对环境造成污染。

  为了保护车间作业环境，实现岗位粉尘浓度及除尘器排放浓度均达到国家标准，企业领导邀请我公司结合国内外的先进废气处理技术，及以往的丰富经验对含尘废气处理工程进行设计，建设一套除尘系统，以期通过使用先进成熟的技术，彻底改善该工段污染，获得良好的环境效益和社会效益

  我公司工程技术人员根据以往此类行业工程经验，结合现场实际情况，及依据贵公司对除尘的技术要求，编制了本设计方案，以供各方决策参考。根据实际情况，微米级干雾抑尘装置与维护费用高、占地面积大、清灰装置复杂、能耗大的干式除尘器相比，微米级干雾抑尘系统更具有投资少、运行费用低、操作维护简单，占地面积小、布置紧凑、合理、美观，满足系统整体布置要求的特点。项目实施后，更具有显著的社会和环境效应，并且确保企业的可持续发展。

一、微米级干雾抑尘装置简介

1、抑尘原理

微米级干雾抑尘技术的原理基于欧美科学家的研究理论：“水雾颗粒与尘埃颗粒大小相近时吸附、过滤、凝结的机率最大”。我公司拥有自主知识产权的微米级干雾抑尘装置能够产生直径在1-10um的水雾颗粒（即干雾），对悬浮在空气中的粉尘----特别是直径在5um以下的可吸入粉尘颗粒进行有效的吸附而凝结成团，受重力作用而沉降，从而达到抑尘作用。

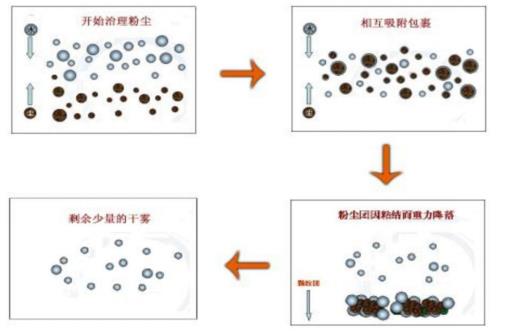

                                                                   图1“捕尘”机理示意图

如上图所示：当水雾颗粒的粒径小于10µm，达到干雾级的时候，水雾颗粒与粉尘颗粒之间的黏力就会越来越大，很容易结合在一起，从而使整个粒子不停的变大，最终沉降下来，达到除去粉尘粒子的目的。

2、干雾的产生

微米级干雾主要由超声雾化喷嘴产生，微米级超声雾化喷嘴内部设计有双流体通道，气流从中心的文丘里管高速向外喷射，水流从文丘里管末端侧壁的水流孔内流出，和高速气流混合后雾化喷射，产生大量的微米级雾化颗粒。其雾化过程通过两部来实现：

第一步：细水流被高速流动的气流剪切形成初步雾化，称为一次雾化；

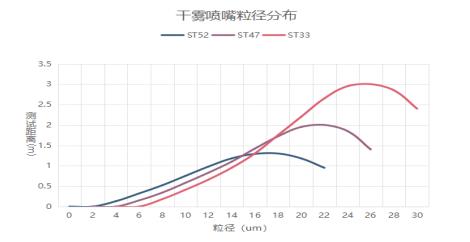

第二步：一次雾化的水滴混合高速气流，撞击在震动头上，形成超声雾化区，进一步雾化为极细颗粒的水雾。通过实测和计算，微米级超声喷嘴的雾化颗粒平均粒径为13.02微米，一个喷嘴每分钟约能产生20立方的雾量，约10亿颗各种粒径的雾化颗粒，而耗水量仅为0.3L。

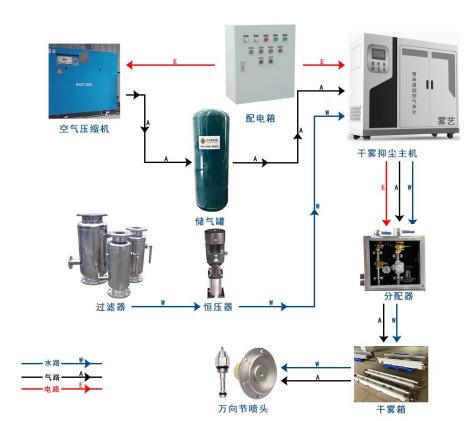

3、系统组成

微米级干雾抑尘装置采用模块化设计技术。由微米级干雾主机、水气分配器、干雾分控箱、万向总成、干雾帘、干雾终端、螺杆式永磁变频空气压缩机、水气连接管线和自动控制系统等组成。

二、部件详解

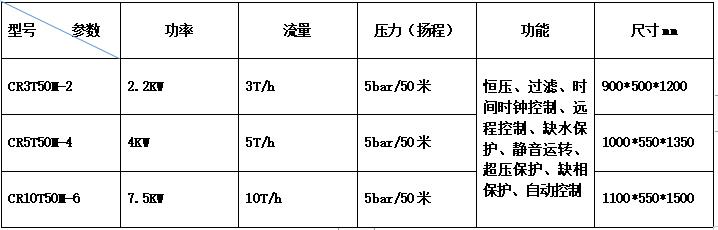

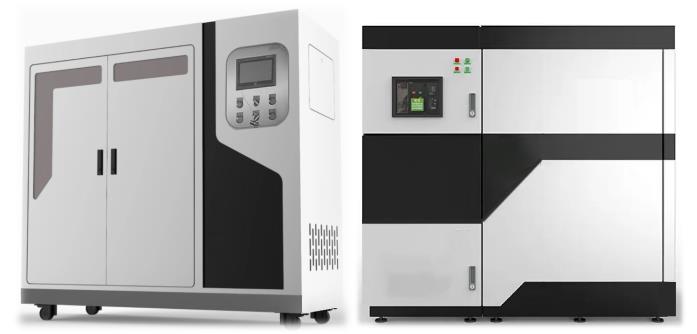

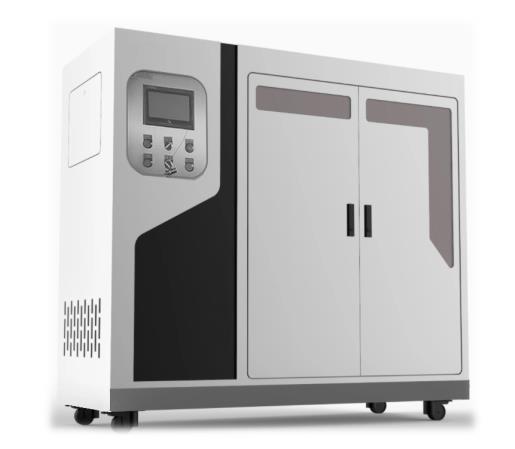

1、干雾主机（支持定制-OEM、ODM）

   亮点：

1、大气档次高，机柜采用碳钢喷塑或者不锈钢制作，设备外观可根据客户要求制作

2、PLC+7英寸触摸屏控制，分时段、循环运作，实现自动控制

3、可根据要求增加4G远程控制，可以手机端APP和PC端云后台控制

4、尺寸可以根据要求制作

5、过滤系统可以根据要求增加超滤、布袋过滤、软化水、纯净水、PP棉过滤等

6、变频控制、有效节省能源、恒压供水、静音运行、增压泵采用南方泵业、新界泵业、粤华泵业等大厂品牌。

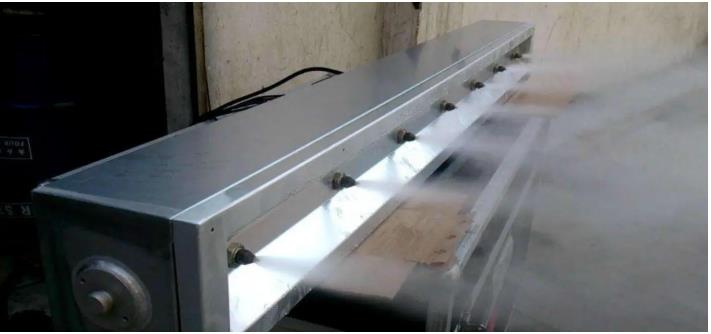

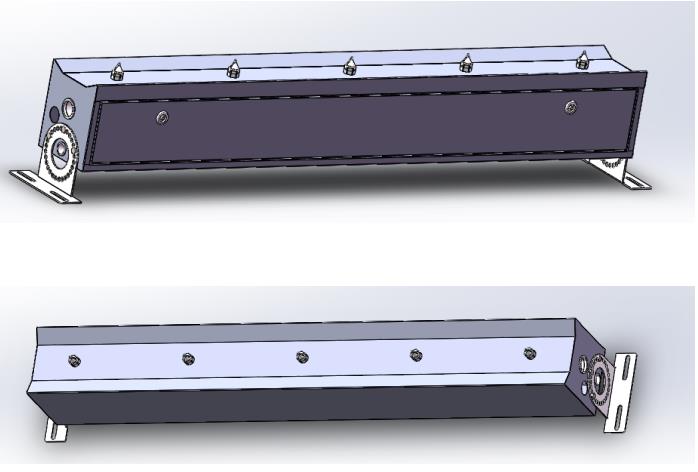

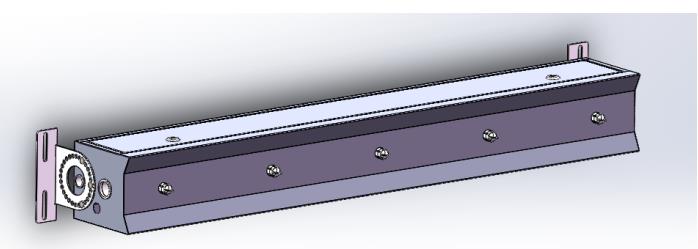

   2、干雾箱（支持定制-OEM、ODM）

   干雾箱可根据哟求制作不同尺寸、不同喷头数量，自动调整角度的固定支架进水进气也可根据要求定制不同尺寸。

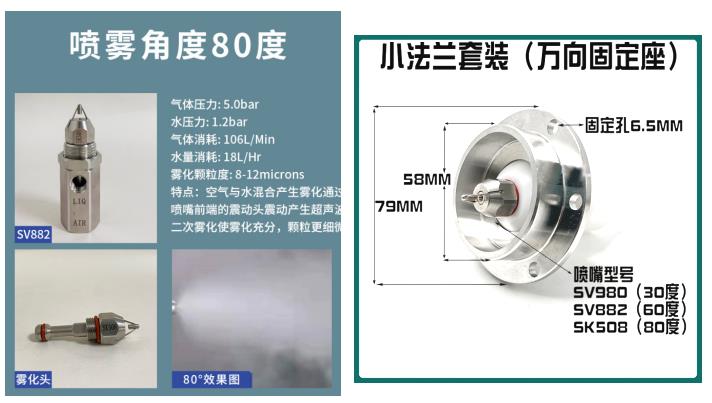

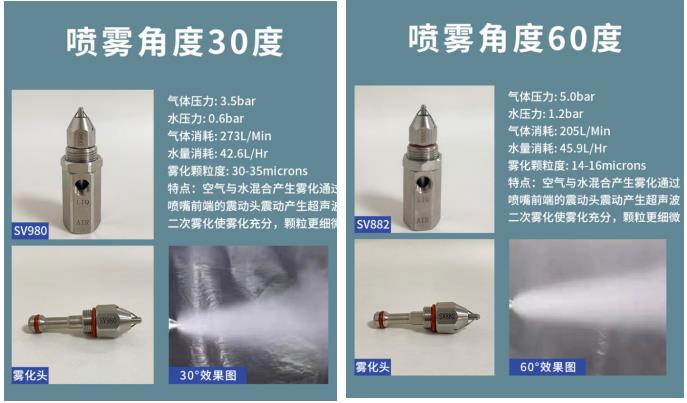

    3、干雾喷头/万向节

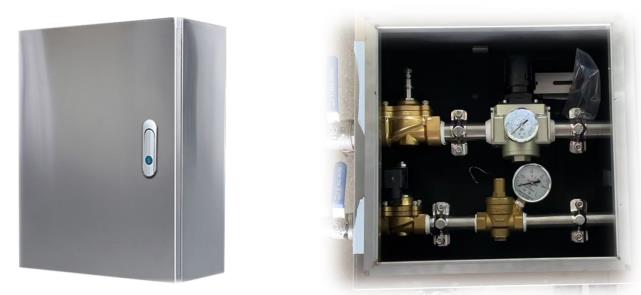

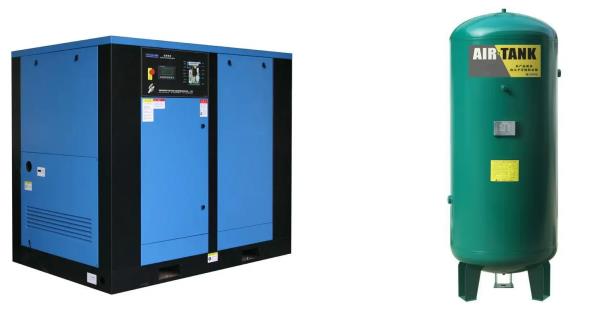

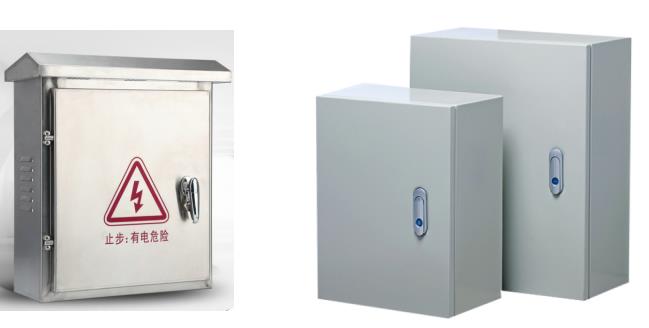

     4、控制柜、分配箱、空压机、储气罐

四、技术的先进性

（1）在污染的源头——起尘点进行粉尘治理。治理方式简单，附属设施少，故障率低，不会造成污染物扩散。

（2）微米级干雾抑尘技术是一种世界先进水平的使用气水两种介质的湿式除尘技术，所喷射的雾滴颗粒直径为1～10μm的干雾级。能够很好的治理目前国家正在大力要求治理的PM2.5粉尘，可以避免尘肺病发生。

（3）水雾颗粒为干雾，在抑尘点形成浓而密的雾池。过饱和的雾池能很好的阻止瞬间粉尘量过大抑尘困难的问题。

（4）耗水量小，物料湿度增加重量比0.02%-0.05%,无二次污染。单个喷嘴每分钟的耗水量仅为0.1~0.3L。

（5）占地面积小，操作方便，全自动控制。设备主机高度集成，采用PLC模块控制，多模块扩展，兼容4G/5G远程控制模块。

（6）多种启动方式。针对不同的场景，干雾终端可根据不同的模式进行工作，在同一系统下，多种控制方式并行运行，确保干雾能精准抑尘。

（7）设备投入少，运行、维护费用低。系统主要由智控主机和水气管路组成，系统运行之后基本免维护。

（8）适用于无组织排放，密闭或半密闭空间的污染源。针对传统抑尘手段难以控制的无组织排放，干雾终端有其独特的优势，在密闭半密闭的污染源处理上，直接在源头上进行抑尘治理。

（9）大大降低粉尘爆炸几率,可以减少消防设备投入。

（10）冬季使用时车间温度基本不变（其它传统的除尘设备，使用负压原理操作，带走车间内大量热量，不得不增加车间供热量）。

（11）和其他水雾抑尘方式的比较

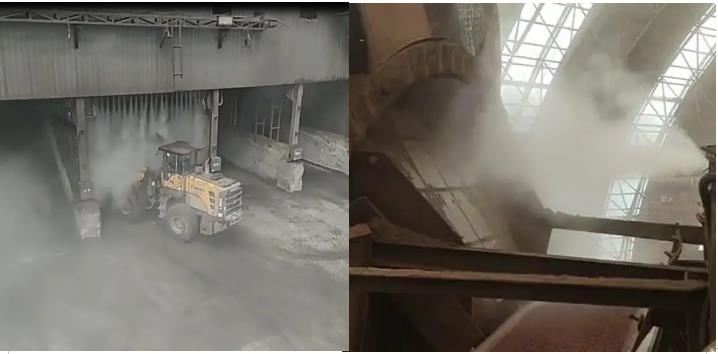

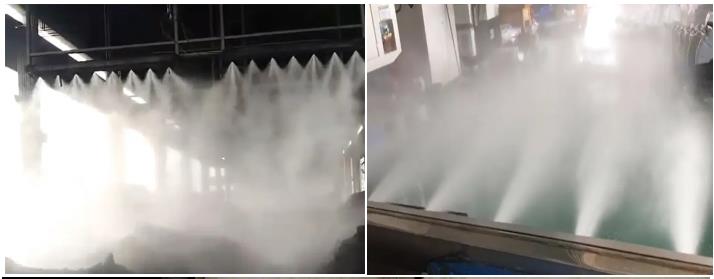

五、现场效果
